工業內窺檢測作業中，缺陷的立體形貌還原與精準量化是提升檢測質量的關鍵環節。韋林(Everest VIT/RVI，簡稱Everest)工業內窺鏡搭載的3D點云圖功能，通過三維立體的可視化呈現方式，從多維度呈現缺陷特征，輔助檢測人員充分挖掘檢測圖像中的有效信息，讓缺陷檢測的量化分析更具科學性與準確性。

一、3D點云圖的技術基礎與呈現形式

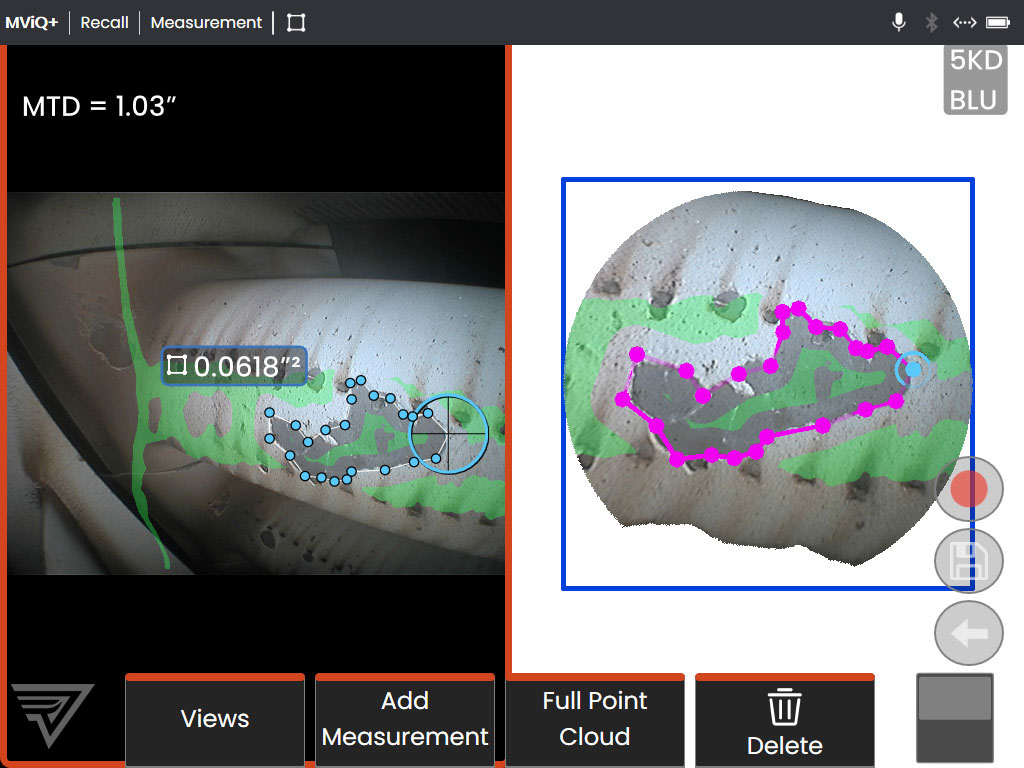

韋林3D點云圖功能支持兩種顯示模式，檢測人員可根據作業需求選擇全屏點云圖獨立查看，或是采用測量圖像與點云圖同屏顯示的方式開展同步分析。該功能可適配兩類三維立體測量圖像：一類是單物鏡相位掃描三維立體測量圖像，依托主動掃描技術采集被測區域的全部三維坐標數據；另一類是雙物鏡三維立體測量圖像，在完成檢測圖像采集后，通過專項處理與校準算法計算得出完整三維坐標。兩類三維坐標數據均可通過三維建模技術生成3D點云模型，實現缺陷空間形態的立體呈現。

二、3D點云圖在缺陷檢測中的核心應用

1.完整還原缺陷表面輪廓

3D點云圖以三維可視化的形式顯示被檢物體的表面情況，可清晰還原缺陷的表面形態與空間輪廓，清晰展現缺陷的整體分布與形貌細節。立體的點云呈現可幫助檢測人員建立對缺陷的全局認知，更全面地掌握缺陷的實際狀態。

2.保障測量精度

在缺陷測量過程中，通過觀察3D點云圖像，檢測人員可對測量光標的定位位置進行核驗，同時對整體測量質量進行評估。該過程能夠有效校驗測量路徑與點位的合理性，減少測量偏差，保障缺陷測量結果的精準度與可靠性。

3.直觀量化缺陷深度參數

點云圖可切換為深度圖，通過顏色變化反應缺陷的實際深度。該模式可適配多數常規內窺檢測場景，可對蝕坑、裂紋等典型缺陷的深度進行直觀評估，為缺陷損傷等級的判定提供量化參考依據。

4.提供測量基準平面參照

3D點云圖中可設定測量基準平面，為測量過程提供清晰的空間參照基準。該基準平面能夠輔助檢測人員準確定位選點，提升測量的準確性與可行性。

5.多視角交互觀測缺陷細節

檢測人員可在三維空間內旋轉3D點云圖，從不同角度旋轉、觀看缺陷形貌，輔助檢測人員進行準確判斷。

三、實用操作技巧：3D透景線功能

通過設置菜單，可開啟3D透景線功能。該功能以4條虛線的形式呈現于點云圖中，檢測過程中可根據作業需求選擇顯示或隱藏透景線，在保存測量圖像時也可自主選擇是否保留透景線標識。3D透景線能夠增強檢測過程中的空間感知，輔助檢測人員判斷檢測視野范圍，進一步提升檢測作業效率。

四、應用價值

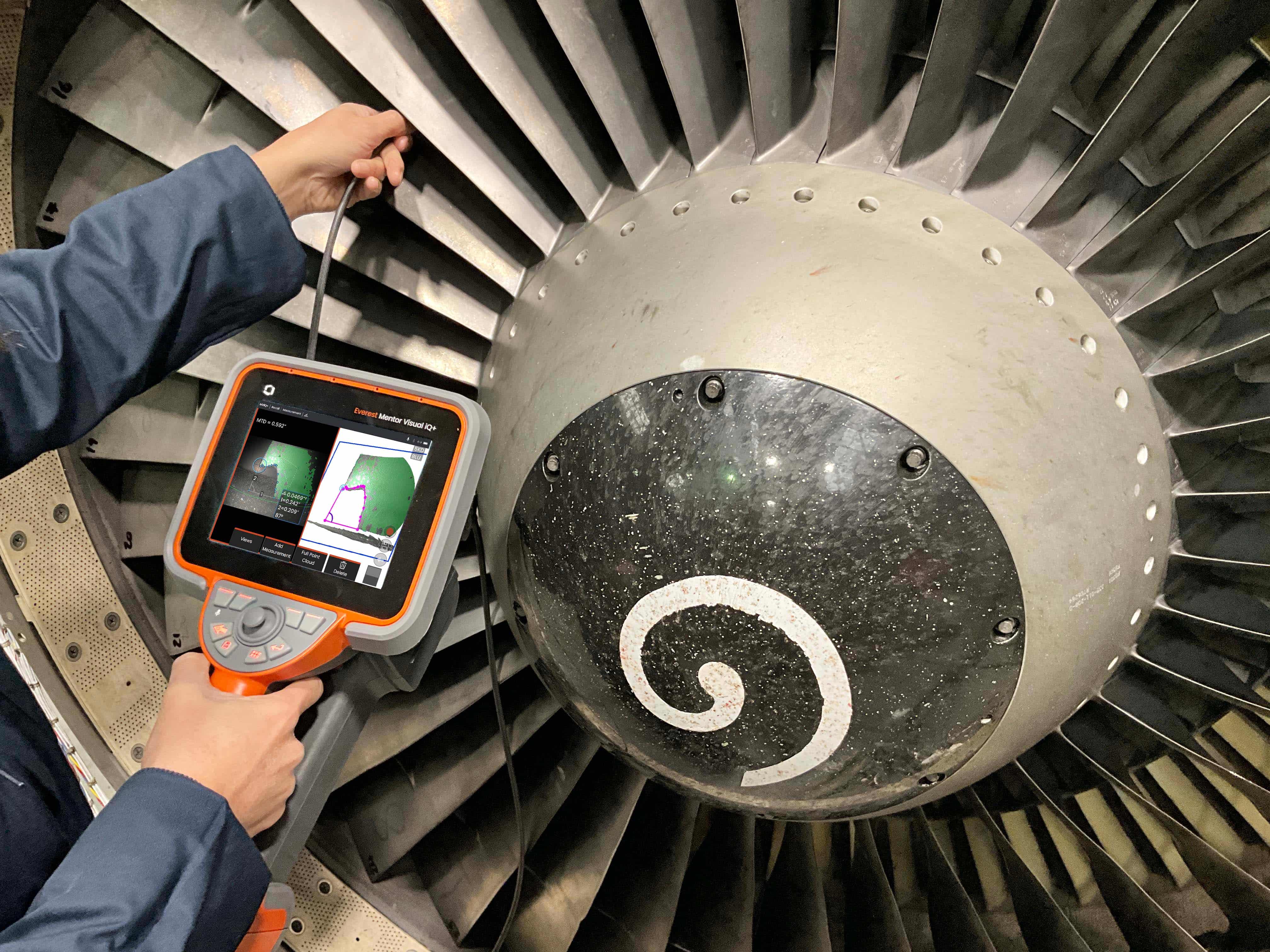

作為韋林(Everest VIT/RVI，簡稱Everest)三維測量工業內窺鏡的特色功能之一，3D點云圖強化了內窺測量的立體可視化效果，提升了測量精準度與操作便捷性，讓檢測人員對測量過程與結果更具信心，助力整體內窺檢測質量的提升。
