在工業無損檢測體系中，工業內窺鏡是實現密閉腔體、狹窄空間、無法直接進入的內部結構可視化檢測的核心設備，廣泛應用于航空航天、能源電力、汽車制造、特種設備運維等關鍵領域。而缺陷的精準量化測量，是內窺鏡檢測環節中支撐設備健康狀態評估、運維決策制定的核心依據。隨著工業檢測對測量精度、場景適配性、操作可靠性的要求持續提升，結構光三維掃描技術與工業內窺鏡的技術融合，為內窺鏡檢測提供了成熟的解決方案。

一、結構光三維掃描技術的技術原理與應用基礎

結構光三維掃描技術屬于非接觸式光學三維測量范疇，是一種通過編碼特征解析實現物體表面三維數據高精度采集的技術，可完成被測表面完整輪廓的數字化還原與建模。

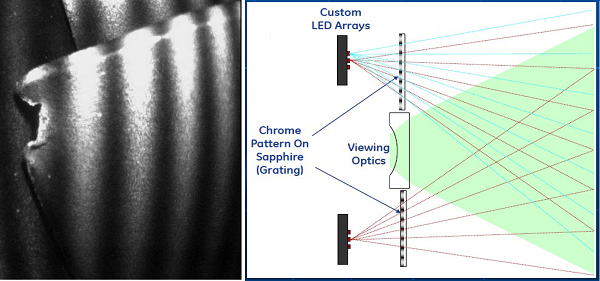

其核心工作原理為：通過搭載預設編碼光柵的光學投射系統，將光源以規則光柵條紋的形式投射至被測物體表面；受被測物體表面凹凸起伏的幾何形貌影響，投射的光柵條紋會發生對應形變，形變量與表面深度信息直接關聯，進而形成攜帶被測表面完整相位信息的調制測量條紋；隨后通過高分辨率成像器件采集形變后的條紋圖像，經相位解算算法與立體視覺數學模型處理，即可還原出被測表面每一個點位的三維空間坐標，生成高密度三維點云數據，為后續的輪廓重建、尺寸測量、形貌分析提供完整的數據支撐。

二、工業內窺鏡檢測場景對三維定量測量的核心需求

在復雜工業工況下，當被測對象存在多層級、多曲面的復雜結構時，檢測人員的選點操作易產生人為誤差；同時，針對凹坑、裂紋等缺陷的深度測量，檢測人員難以精準鎖定缺陷的深邊界點，影響測量結果的可靠性，也給檢測人員的作業帶來了較高的技術挑戰。

基于上述行業難題，工業內窺鏡檢測領域亟需具備三維空間形貌還原能力的測量技術，通過實現缺陷立體影像的多維度觀察，輔助檢測人員完成精準選點，提升測量結果的準確性與可靠性，而結構光三維掃描技術的技術特性，恰好能夠匹配這一核心需求。

三、結構光三維掃描技術在韋林(Everest)工業內窺鏡中的落地應用與實踐

工業內窺鏡測量技術的迭代升級，始終圍繞高精度、高智能化、強場景適配性的核心方向發展，結構光三維掃描技術的成熟與落地，與工業內窺鏡檢測的測量需求高度契合，基于該技術原理定制化開發的相位掃描三維立體測量技術，已成為工業內窺鏡高端測量功能的核心技術方向。

以韋林Everest MViQ+/XLG4+工業視頻內窺鏡搭載的單物鏡相位掃描三維立體測量技術(3DPM)為例，該技術采用3D結構光技術，通過光柵相位掃描生成精準三維點云模型，檢測人員可通過觸屏手勢操作，對輪廓模型進行任意角度的旋轉與縮放，從多維度觀察缺陷的空間形貌特征，同時可對測量選點的空間位置進行全面校驗，有效規避了選點帶來的人為誤差。除此之外，基于完整的三維點云數據與輪廓重建結果，設備可輔助檢測人員匹配適配的測量模式，同時可實現凹坑類缺陷深度的自動測算，不僅有效解決了復雜工況下缺陷測量的多項難題，也進一步提升了工業內窺鏡測量作業的精準度與智能化水平。

四、總結

結構光三維掃描技術與工業內窺鏡的技術融合，推動工業內窺鏡檢測從“可視化定性檢測”向“高精度數字化定量測量”實現了關鍵升級。該技術通過三維形貌的實時重建與全維度呈現，有效提升了復雜工況下缺陷測量的準確性與可靠性，為航空航天、能源電力、汽車制造等關鍵領域的設備安全運維、缺陷精準評估提供了堅實的技術支撐。
